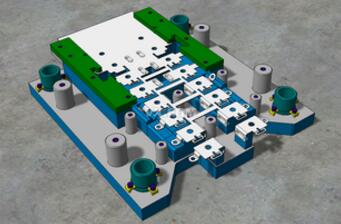

對連桿類沖壓零件采用級進模加工，模具結構設計中應注意的主要問題進行了研究和討論，并著重介紹了CAD在級進模中工序安排、壓力中心、板筋展開、凹凸模位置尺寸的確定及各工位合理組合的優越性。

　　連桿類沖壓零件在電器行業中作為一種連接件使用相當普遍，且尺寸精度要求較高，它起到力的傳遞連接力的作用，如果尺寸滿足不了產品設計要求，將對產品整個傳動機構造成嚴重影響可能使傳動機構不能正常工作。其次本身的形狀較為復雜，多種不同性質的沖壓為一身，因此形成具有一定難度。

　　生產此類零件有兩種方案：一種是采用常規的工序分散的多付簡單模具中實現，另一種是工序集中在一付模具級進模中實現。前者需要的設備、模具和工人的數量多，工人的勞動強度大，且由于是多付模具完成零件的整個生產過程，各種因素將造成加工積累誤差，尤其是對一些精度高，產量大的連桿類零件質量和數量都難以在單工序模中得以保證。當制件形狀比較復雜，形狀較小時，單一工序模具凹凸模的強度將受到約束，還很難處理前后工序的定位，前后形成工序間的干涉等問題。
